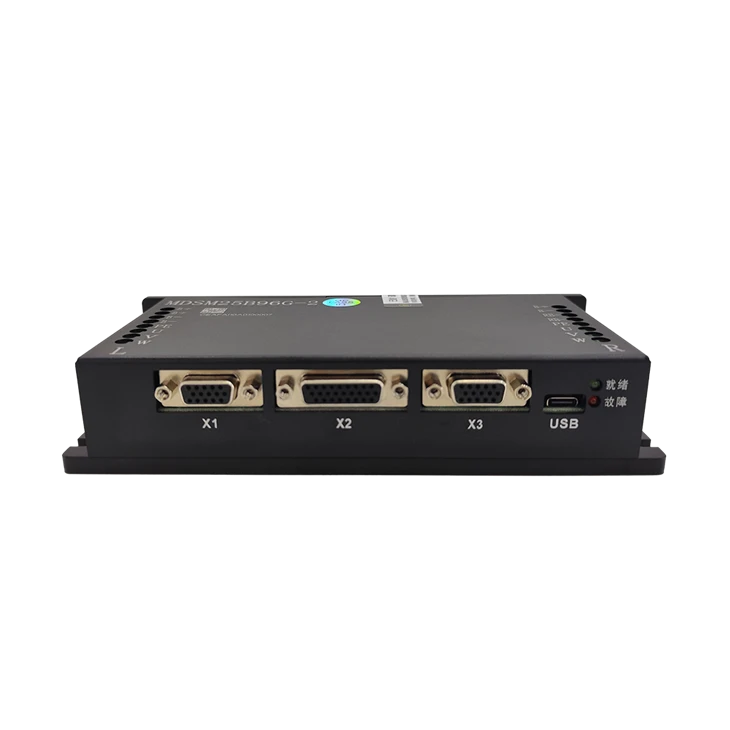

Otomatik Kılavuzlu araç MDSM Serisi dc servo kontrol cihazı

Modeli: MDSM25B96G-2

product-1172-359

product-1173-489

Genel Bakış

Çift kanallı Otomatik Kılavuzlu araç MDSM Serisi dc servo kontrol cihazı, iki motor kanalı gerektiren ekipman uygulamaları için uygundur ve tek sürücüde çift motorlu sürücülerle yapılandırılabilir, bu da çok motorlu sistemlerde sürücü sayısını azaltır. Otomatik Kılavuzlu araç MDSM Serisi dc servo kontrol cihazı konum, hız ve tork kontrolünü destekler ve motor ve ekipman gereksinimlerine göre eşleştirilebilecek seçim için farklı akım özellikleri sunar. Endüstriyel uygulamalarda, Otomatik Kılavuzlu araç MDSM Serisi dc servo kontrol cihazı, endüstriyel robotlar ve CNC işleme gibi otomasyon ekipmanları için kullanılabilir; USB Type-C hata ayıklama ve RS485 ve CAN gibi iletişim yöntemlerini eş zamanlı olarak sağlayarak, cihaz geliştirme aşamasında parametre ayarlarını ve operasyonel hata ayıklamayı kolaylaştırır.

özellikler

1 high precision servo motor control

2 high precision servo motor control

2 Dual-Channel Servo Drive for Compact System Integration

2 dual channel driver simplifies the integration of servo motor system

3 Incremental Encoder Hall Feedback Support

2 incremental encoder and hall feedback support

4 CANopen RS485 Communication for System Integration

2 CANopen and RS485 communication facilitate servo motor integration

5 Servo Drive Wiring Diagram Motor Integration

2 servo drive wiring and motor system integration

6 drive system integrate diagram

2 servo drive system integration

8 Position Velocity Torque Loop Control

2 position speed closed loop control

7 protection diagnostics

2 built in servo drive Protection and fault diagnosis

application

MDSM Dual-Channel Servo Drive Specification

Ürün detayları

product-1173-517

Boyut

MDSM25B60G-ROBOT

Şartname

öğe	Parametreler
Modeli	MDSM25B96G-2
Güç Kaynağı Aralığını Sınırla	18~96VDC
Tek Kanallı Anma Akımı	25Silah±%2
Tek Kanal Maksimum Akım	50Silah±1%
Tek Kanalın Maksimum Aşırı Yüklenme Süresi	10S
Tek Kanallı Aşırı Yük Kurtarma Süresi	90S
Nominal izolasyon dayanım gerilimi	Muhafazaya giriş ve çıkış DC 1000V kaçak akım 3mA'den az.
Sürücü Frekansı	6~21KHz±0,1KHz
Tüm makinenin izolasyon direnci	40 derece sıcaklık ve %95 nemde 1M'den büyük veya eşit
Güç Kontrol Yöntemi	Vektör kontrolü
Arızalar arasındaki ortalama süre (MTBF)	5000 saatten büyük veya eşit

SSS

01. Otomatik Kılavuzlu araç MDSM Serisi dc servo kontrol cihazı için uygun model nasıl seçilir?

Otomatik Kılavuzlu araç MDSM Serisi dc servo kontrol cihazı, farklı akım seviyelerine sahip birden fazla model içerir ve seçim, servo motorun nominal akımına, çalışma voltajına ve gerçek kontrol gereksinimlerine göre onaylanabilir. Farklı modeller farklı akım ve güç kaynağı aralıklarına sahiptir ve ilgili sürücü, belirli motor parametrelerine göre seçilmelidir.

02.MDSM Serisi dc servo motor kontrol cihazı hangi motor çalışma bilgilerini okuyabilir?

MDSM Serisi dc servo motor kontrol cihazı, motorun çalışması sırasında hız, konum ve akım gibi bilgilerin okunmasını destekler ve ayrıca ilgili çalışma durumunu izleyerek ekipman hata ayıklaması ve hareket kontrolü için veri referansı sağlayabilir.

03.MDSM Serisi dc servo motor kontrol cihazı elektronik dişli fonksiyonunu destekliyor mu?

Evet. MDSM Serisi dc servo motor kontrol cihazı, ekipmanın hareket kontrol gereksinimlerine göre ilgili parametrelerle yapılandırılabilen elektronik dişli fonksiyonu sağlar. Konum komutlarının ayarlanmasını gerektiren servo hareket sistemleri için uygundur.

04.MDSM Serisi dc servo motor kontrol cihazı farklı tipteki kontrol cihazlarına bağlanabilir mi?

MDSM Serisi dc servo motor kontrol cihazı, CAN/CANopen veya RS485/Modbus gibi iletişim yöntemleri aracılığıyla harici kontrol sistemlerine bağlanabilir ve darbe, yön ve dijital I/O gibi kontrol yöntemlerini destekleyerek arayüzlerin cihaz kontrol mimarisine göre yapılandırılmasını kolaylaştırır.

05. MDSM Serisi dc servo motor kontrol cihazı çok eksenli otomasyon ekipmanlarına uygun mudur?

Otomatik Kılavuzlu araç MDSM Serisi dc servo kontrol cihazı, CANopen, RS485 ve diğer yöntemler aracılığıyla sistem iletişimini destekler. CANopen, çok eksenli bağlantı uygulamalarını destekler ve birden fazla hareket ekseninin birlikte çalışmasını gerektiren robotlar ve otomasyon ekipmanları gibi sistemler için kullanılabilir.

06.Ekipman geliştirme aşamasında MDSM Serisi dc servo motor kontrol cihazı için hangi arayüzler mevcuttur?

MDSM Serisi dc servo motor kontrol cihazı güç, motor, geri bildirim, iletişim ve kontrolle ilgili arayüzler sağlar ve USB Tip-C PC hata ayıklama arayüzü ile donatılmıştır. Mühendisler, belirli terminal tanımlarına ve kullanım kılavuzlarına dayalı olarak arayüzleri yapılandırabilir ve ekipman geliştirebilir.
